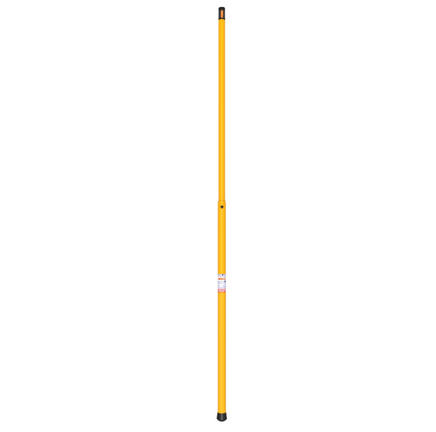

TRC Τηλεσκοπικά κοντάρια

ΠΡΟΤΥΠΟ(Α) :
IEC 60855-1 / IEC 61235-S

ΧΡΗΣΗ :
Κατάλληλα για χρήση σε όλες τις καιρικές συνθήκες
(με το τελευταίο τμήμα IEC 60855-1 πλήρως αναπτυγμένο).
Εφαρμογές :
* έλεγχος απουσίας τάσης
* γείωση υποσταθμών ΜΤ / ΧΤ
* χειρισμός αποζευκτών
* όλες οι εργασίες με μέτρια μηχανικά φορτία
Τα κοντάρια σειράς TR διατίθενται σε 4 σειρές :
• TR : Κλασική σειρά
• TRS : Ειδική σειρά
* σωλήνας με αφρώδη πλήρωση
* πορτοκαλί άνω τμήμα
* Ø32 mm
* ποιότητα IEC 60855-1
• TRL : Ελαφριά σειρά
* σωλήνας με αφρώδη πλήρωση
* κίτρινο άνω τμήμα
* Ø26 mm
* 30% ελαφρύτερο από τη σειρά TR Classic
ΣΗΜ. : Μέτριο μηχανικό φορτίο επιτρέπεται έως 5 m.
Πέραν αυτού συνιστάται μόνο για :
* έλεγχο απουσίας τάσης
* χειρισμό αποζευκτών
• TRC : Αντικραδασμική σειρά
* σωλήνες με αυξημένη αντοχή σε κρούσεις

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
• Αποτελούνται από 2, 3 ή 4 τμήματα :
* άνω σωλήνας από σύνθετο fiberglass με αφρώδη πλήρωση, Ø32 mm ή Ø26 mm, ποιότητας IEC 60855-1, χρώματος κίτρινου ή πορτοκαλί
* ενδιάμεσοι και κάτω σωλήνες από κίτρινο σύνθετο fiberglass Ø48, Ø39 ή Ø32 mm, ποιότητας IEC 61235-S
• Μηχανισμός ασφάλισης με κουμπί πίεσης για κλείδωμα σε συμπτυγμένη ή αναπτυγμένη θέση
• Βάση με προστατευμένο σύνδεσμο για προαιρετική προέκταση (σε ορισμένα μοντέλα TR2 — βλ. πίνακα κωδικών)
• Διηλεκτρική αντοχή μετά από υγρή καταπόνηση :
* 100 kV / 30 cm για τα άνω τμήματα
* 50 kV / 30 cm για τα κάτω τμήματα
Τα κοντάρια TR μπορούν να παραδοθούν με τα παρακάτω εξαρτήματα άκρου :
* APV : πολυχρηστικό εξαγωνικό 12 mm με αυτόματο κλείδωμα
* U : universal εξάρτημα με εγκοπή
* B : εξάρτημα τύπου bayonet
* EAF : πολυχρηστικό εξαγωνικό 21 mm
* Άλλοι τύποι : κατόπιν ζήτησης

ΔΙΑΘΕΣΙΜΕΣ ΠΡΟΕΚΤΑΣΕΙΣ ΓΙΑ ΤΑ ΚΟΝΤΑΡΙΑ :
* TR275
* TRS275
* TR2225
* TR2245
* TR2330

ΕΠΕΞΗΓΗΣΗ ΠΙΝΑΚΑ :
Συμπληρώστε τον κωδικό της επιλογής σας με τον αντίστοιχο κωδικό εξαρτήματος άκρου :
* APV
* U
* B
* EAF
Οι τάσεις λειτουργίας αντιστοιχούν στις ελάχιστες απαιτήσεις μήκους μόνωσης του IEC 61243-1 για έλεγχο απουσίας τάσης.
