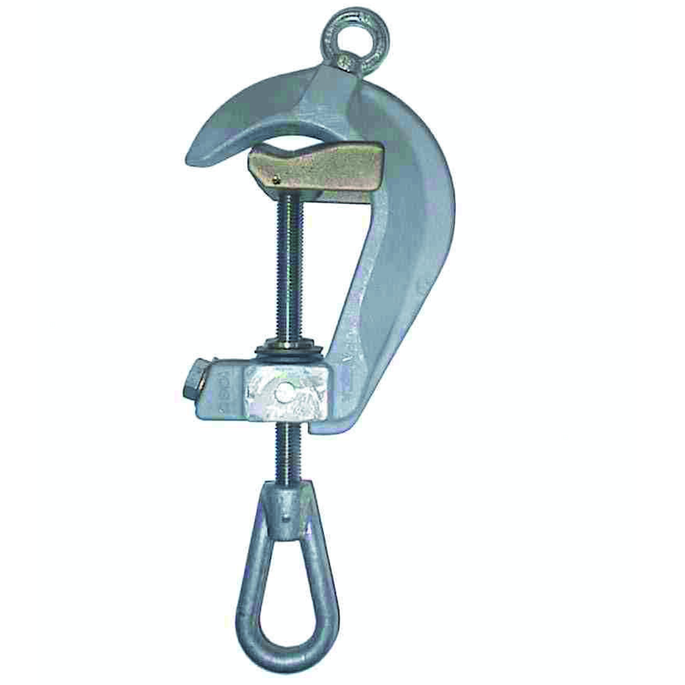

R1560 Σφιγκτήρες γείωσης τύπου υποσταθμού και γραμμής

ΠΡΟΤΥΠΟ(Α) : CEI 61230

ΧΡΗΣΗ :
Για κυλινδρικούς αγωγούς και ζυγούς.
Κατάλληλοι για σύνδεση τύπου TFK.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Μοντέλο R1560 : σφιγκτήρας αντιτόξου ή “martyr” clamp
* Παρέχει τη σύνδεση μεταξύ του καλωδίου και του σφιγκτήρα

ΥΠΟΜΝΗΜΑ ΠΙΝΑΚΑ :
Συμπληρώστε τον κωδικό με το απαιτούμενο εξάρτημα άκρου.
Παράδειγμα : S1560B για σφιγκτήρα S1560 με εξάρτημα άκρου τύπου bayonet.

S540
* Τύπος σφιγκτήρα : HT1080
* Ικανότητα σύσφιξης : Ø5 έως 40 mm
* Τύποι ακροδεκτών : HE, AN, CR, CL, BCL και X46
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Μήκος : 156 mm
* Βάρος : 1,4 kg

S1560
* Τύπος σφιγκτήρα : S1560
* Ικανότητα σύσφιξης : Ø15 έως 60 mm
* Τύποι ακροδεκτών : HE, AN, CR, CL, BCL και X46
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s – 40 kA/1s με διπλή πλάκα P1560S
* Μήκος : 156 mm
* Βάρος : 1,4 kg

HT1080
* Τύπος σφιγκτήρα : HT1080
* Ικανότητα σύσφιξης : Ø10 έως 80 mm
* Τύποι ακροδεκτών : HE, AN, CR, CL, BCL και X46
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Μήκος : 275 mm
* Βάρος : 1,3 kg

HT1080A
* Σφιγκτήρας HT1080 με κρίκο ανύψωσης
* Ικανότητα σύσφιξης : Ø10 έως 80 mm
* Τύποι ακροδεκτών : HE, AN, CR, CL, BCL και X46
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Μήκος : 275 mm
* Βάρος : 1,3 kg

R1560
* Σφιγκτήρας αντιτόξου ή “martyr” clamp : παρέχει τη σύνδεση μεταξύ καλωδίου και σφιγκτήρα
* Ικανότητα σύσφιξης : Ø15 έως 60 mm
* Τύποι ακροδεκτών : HE, AN και CR
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Μήκος : 275 mm
* Βάρος : 1,3 kg
