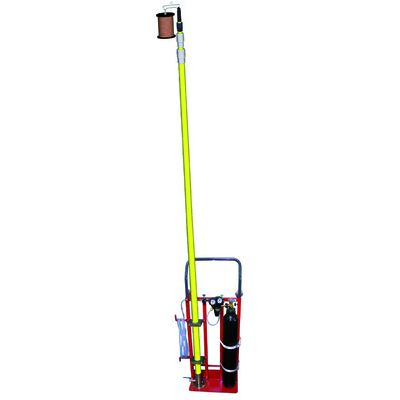

PT1250SB Πνευματικό μονωτικό κοντάρι

ΧΡΗΣΗ : Το πνευματικό μονωτικό κοντάρι PT1250 έχει σχεδιαστεί για :
* έλεγχο απουσίας τάσης
* και στη συνέχεια τοποθέτηση μονωτικού σχοινιού πάνω από εναέριους αγωγούς έως ύψος 12,5 m.
Το σχοινί αυτό χρησιμοποιείται στη συνέχεια για την τοποθέτηση σφιγκτήρα γείωσης με σχοινί.
Το τηλεσκοπικό κοντάρι αποτελείται από 4 μονωτικούς σωλήνες από κίτρινο fiberglass.
Το επάνω τμήμα είναι σωλήνας με αφρώδη πλήρωση τύπου IEC 60855, ο οποίος αναπτύσσεται χειροκίνητα και ασφαλίζει με σύνδεση τύπου sealing gland.
Είναι εξοπλισμένο με εξάρτημα S37 (τύπου PXV) που επιτρέπει :
* Τη στερέωση αντάπτορα S37U για έλεγχο απουσίας ονομαστικής τάσης με ανιχνευτή τάσης τύπου TAG300 ή TAG330 (δεν περιλαμβάνεται)
εξοπλισμένο με ειδική κεραία τύπου V ref. ANTPT1250VAT (δεν περιλαμβάνεται)
* Τη στερέωση αντάπτορα βάσης καρουλιού ref. 70039941 για τη διέλευση μονωτικού σχοινιού πάνω από τον αγωγό
Το καρούλι 68729846 είναι εξοπλισμένο με μονωτικό σχοινί σύμφωνα με IEC 62192 :
* διάμετρος : 8 mm
* μήκος : 30 m
Το κοντάρι στερεώνεται με 2 αφαιρούμενα κολάρα σύσφιξης πάνω σε τροχήλατη βάση που περιλαμβάνει :
* χειριστήρια του κονταριού
* φιάλη πεπιεσμένου αερίου : ΑΖΩΤΟ (δεν περιλαμβάνεται — προαιρετικό)

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
Τηλεσκοπικό κοντάρι :
* Συμπτυγμένο μήκος : 3800 mm
* Μέγιστο αναπτυγμένο μήκος (ML) : 12500 mm
(με πλήρως αναπτυγμένο το άνω τμήμα)
* Ελάχιστο αναπτυγμένο μήκος (mL) : 9710 mm
(με πλήρως συμπτυγμένο το άνω τμήμα)
* Δυνατότητα επιλογής οποιουδήποτε μήκους μεταξύ ML και mL
* Ρυθμιζόμενη διαδρομή : 2790 mm

ΣΗΜΕΙΩΣΗ : Κατά τη χρήση για έλεγχο απουσίας τάσης, το άνω τμήμα πρέπει πάντα να αναπτύσσεται πλήρως.
* Διηλεκτρική αντοχή σωλήνα κονταριού : 100 kV / 30 cm
* Χρήση φιάλης πεπιεσμένου αερίου : ΜΟΝΟ ΑΖΩΤΟ
(η χρήση οξυγόνου ΑΠΑΓΟΡΕΥΕΤΑΙ — ο πεπιεσμένος αέρας επιτρέπεται)
* Η μονάδα παραδίδεται χωρίς φιάλη αζώτου
* Αριθμός αναπτύξεων του κονταριού : εξαρτάται από τη χωρητικότητα της φιάλης αζώτου
* Η επαναφορά / χαμήλωμα του κονταριού γίνεται μέσω εκτόνωσης αερίου
* Τα πνευματικά κινούμενα μονωτικά μέρη στεγανοποιούνται με παρεμβύσματα που προστατεύονται επιπλέον από ξέστρα στεγανοποίησης
* Όλες οι στεγανοποιήσεις μπορούν να αντικατασταθούν εύκολα με το κιτ συντήρησης KJPT1250

PT1250SB
* Πλήρες πνευματικό μονωτικό κοντάρι χωρίς φιάλη
* Διαστάσεις : 3800 × 500 × 580 mm
* Βάρος : 27 kg
