PICOUP-2E Υδραυλικό σύστημα διάτρησης και κοπής καλωδίων για επαλήθευση απουσίας τάσης

ΧΡΗΣΗ :
Διάτρηση καλωδίου για έλεγχο και επιβεβαίωση απουσίας τάσης σε υπόγεια καλώδια ΧΤ και ΜΤ πριν από την κοπή τους.
Καλώδια ΧΤ :
* έως HN33S32 και S33
* έως 3×240 mm² Al + 1×95 mm² Al
Καλώδια ΜΤ σύμφωνα με NFC 33-320 και C33223 :
* 3×240 mm²
* και 1×630 mm² μονοπολικά
Κατάλληλο επίσης για :
* παλαιά καλώδια σύμφωνα με NFC 33-100
Το εργαλείο περιορίζει τη λειτουργία του στη δημιουργία μονοφασικού σφάλματος σε πολυφασικό ή μονοπολικό καλώδιο, προκαλώντας την άμεση ενεργοποίηση των μέσων προστασίας (περιοριστές, διακόπτες ισχύος κ.λπ.) πριν το σφάλμα εξελιχθεί σε διφασικό ή τριφασικό.
Μετά τη διαδικασία διάτρησης, το αποσυνδεδεμένο καλώδιο μπορεί να κοπεί με πλήρη ασφάλεια.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
• Υδραυλική κεφαλή διάτρησης - κοπής καλωδίων αποτελούμενη από :
* υδραυλικό γρύλο
* χειροκίνητη μανιβέλα προσέγγισης για τοποθέτηση του εργαλείου πάνω στο καλώδιο
* ζεύγος λεπίδων κοπής από θερμικά επεξεργασμένο χάλυβα, εκ των οποίων η μία φέρει τη χαλύβδινη ακίδα
* βάση στήριξης για κεντράρισμα του καλωδίου
* οδηγό λεπίδας
* 2 όργανα ελέγχου της ακίδας
Ικανότητα κοπής : * έως Ø95 mm
Διαστάσεις : * 540 × 210 × 330 mm
Βάρος : * 13,5 kg
• Εξειδικευμένη αυτόνομη ηλεκτροϋδραυλική μονάδα αποτελούμενη από :
* ηλεκτροϋδραυλική αντλία ονομαστικής πίεσης 700 bar με κινητήρα 12 V
* θήκη ελέγχου που φιλοξενεί τη μπαταρία
* εύκαμπτους σωλήνες υψηλής πίεσης :
* μη αγώγιμος πορτοκαλί σωλήνας μήκους 1 m
* θωρακισμένος μαύρος σωλήνας μήκους 2 m
* βαλβίδα για χρήση ποδοκίνητης αντλίας σε περίπτωση ανάγκης
* υδραυλικό υγρό TOTAL EQUIVIS ZS15
Χωρητικότητα δεξαμενής : * 0,7 l
Διαστάσεις : * 260 × 130 × 280 mm
Βάρος : * 5,1 kg

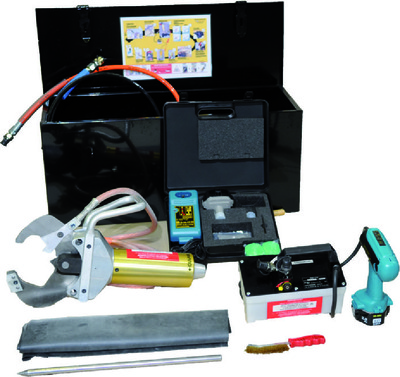

Παραδίδεται σε βαλίτσα που περιλαμβάνει όλα τα απαραίτητα εξαρτήματα για τον έλεγχο απουσίας τάσης :
* κεφαλή διάτρησης - κοπής με εύκαμπτη πλεξούδα γείωσης και ράβδο γείωσης
* ηλεκτροϋδραυλική αντλία
* 2 μπαταρίες 12 V
* ταχυφορτιστή 1 ώρας
* κλειδί για τοποθέτηση επιπλέον χαλύβδινης ακίδας και αποσύνδεση της εύκαμπτης πλεξούδας γείωσης
* όργανο ελέγχου σχήματος ακίδας
* 2 ιμάντες μήκους 2 m για στερέωση του εργαλείου σε σήραγγες και χαντάκια
* προστατευτικό μονωτικό υπόστρωμα 0,7 × 1 m
Διαστάσεις βαλίτσας : * 850 × 300 × 350 mm
Συνολικό βάρος : * 40 kg

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Διάτρηση και κοπή σε μία μόνο διαδικασία
* Δημιουργία μονοφασικού σφάλματος 1000 A / 1 s
