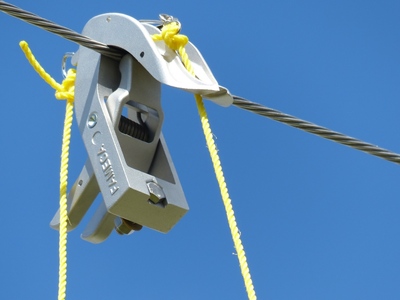

MALTAC1050 Σύστημα γείωσης από το έδαφος με χρήση μονωτικού σχοινιού

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Η τοποθέτηση και η απομάκρυνση αυτού του σφιγκτήρα πραγματοποιείται από το έδαφος με χρήση μονωτικού σχοινιού, το οποίο έχει προηγουμένως περαστεί πάνω από τον αγωγό.
* Ο σφιγκτήρας ανυψώνεται και τοποθετείται στον αγωγό τραβώντας το 1ο σχοινί
* Ο σφιγκτήρας αποδεσμεύεται τραβώντας το 2ο σχοινί
Η διέλευση του σχοινιού πάνω από τον αγωγό μπορεί να πραγματοποιηθεί :
* με χρήση μονωτικού κονταριού εξοπλισμένου με προσαρμογέα για βάση καρουλιού PBU και μονωτικό καρούλι
* με χρήση της διάταξης στερέωσης MAGICROU

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Σύνδεση με καλώδιο γείωσης τύπου TFK μέσω ακροδεκτών καλωδίου με διάμετρο οπής 12 mm
* Ικανότητα σύσφιξης : Ø10 έως 50 mm
* Μονωτικό σχοινί σύμφωνα με IEC 62192

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Δυνατότητα γείωσης σε μεγάλο ύψος από το επίπεδο του εδάφους

PAC1050SC
* Σφιγκτήρας μόνο
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s

ENSPAC1050B01
* Σετ 3 σφιγκτήρων γραμμής με καλώδια γείωσης (95 mm² μήκους 14 m) και σφιγκτήρες γείωσης
* 3 x 30 m μονωτικού σχοινιού
* 3 ράβδοι γείωσης
* Παράδοση σε μαλακές θήκες
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 25 kA/1s

PAC1050AC
