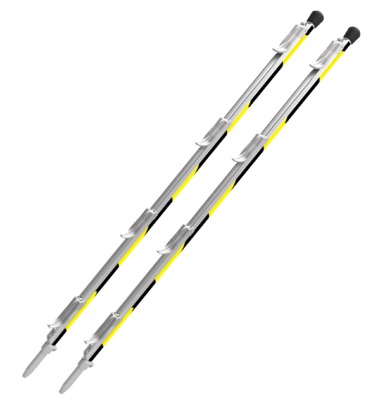

G-FLAG Προσωρινή διάταξη βραχυκύκλωσης και γείωσης, εγκατάστασης από το έδαφος, για εναέριες γραμμές ΧΤ τύπου flag

ΧΡΗΣΗ :
Η διάταξη DMCCTBTARFR έχει σχεδιαστεί για βραχυκύκλωση και γείωση γραμμών χαμηλής τάσης τύπου flag με 5 ή 6 αγωγούς :
* 1 ουδέτερο
* 3 φάσεις
* 1 ή 2 αγωγούς δημοτικού φωτισμού
Ο χειρισμός πραγματοποιείται από το έδαφος με τηλεσκοπικό μονωτικό κοντάρι.
Η εγκατάσταση της διάταξης πρέπει να γίνεται αμέσως μετά τον έλεγχο απουσίας τάσης.
Η διάταξη DMCCTBTARFR αποτελείται από :
* 2 ράβδους από αλουμίνιο
* πάνω στις οποίες είναι τοποθετημένα αγώγιμα προφίλ αλουμινίου τύπου U εξοπλισμένα με 4 σφιγκτήρες
Η πρώτη ράβδος βραχυκυκλώνει :
* τις 3 φάσεις
* και τον ουδέτερο
Η δεύτερη ράβδος βραχυκυκλώνει :
* τον δημοτικό φωτισμό
* συνδέοντάς τον με τις φάσεις που έχουν ήδη βραχυκυκλωθεί με τον ουδέτερο
Ολόκληρη η διάταξη μπορεί να γειωθεί μέσω χάλκινου καλωδίου συνδεδεμένου με την πρώτη αγώγιμη ράβδο.
Οι δύο αγώγιμες ράβδοι στερεώνονται στο μονωτικό κοντάρι μέσω εργαλείου τύπου U/Tulip.
Στη συνέχεια, το μονωτικό κοντάρι μπορεί να χρησιμοποιηθεί για άλλες εργασίες αφού η γραμμή έχει γειωθεί σωστά.
Οι 6 αγωγοί της γραμμής μπορούν να βραχυκυκλωθούν σε μόλις 2 ενέργειες.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 6 kA/1s
* Ικανότητα σύσφιξης σφιγκτήρων : Ø3 mm έως Ø24 mm
* Απόσταση μεταξύ σφιγκτήρων : 350 mm
* Καλώδιο γείωσης : προαιρετικό
* Μήκος διάταξης :
* ράβδος φάσεων : 1,44 m
* Σωλήνας :
* αλουμινίου Ø28 mm
* Σύνδεση σε μονωτικό κοντάρι :
* τύπου Tulip
Η διάταξη αποτελείται από :
* 2 αγώγιμες ράβδους (1,66 kg)
* 1 εργαλείο U/Tulip (0,38 kg)
* 1 τηλεσκοπικό μονωτικό κοντάρι
* 1 σάκο μεταφοράς για τη διάταξη

Προαιρετικά :
* Σετ γείωσης :
* καλώδιο
* διάταξη NB8
* ράβδος γείωσης
