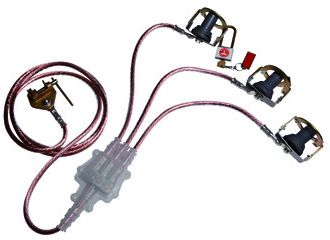

DMTPC Διάταξη βραχυκύκλωσης και γείωσης για υποσταθμούς με μονωτήρες διέλευσης τύπου plug-in

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Διάταξη γείωσης και βραχυκύκλωσης για υποδοχές 250 A τύπου DMTPC250 και 400 A.
Αποτελείται από :
* 1 τριπλή διακλάδωση με :
* 3 καλώδια βραχυκύκλωσης 70 mm² μήκους 0,8 m
* 1 καλώδιο γείωσης μήκους 2 m
* κωδικός : T70008C35020C
* 3 ακροδέκτες γείωσης 250 A ή 400 A με το σύστημα ασφάλισής τους (μεταλλικός αναβολέας)
* 3 λουκέτα lockout-tagout
* 1 σφιγκτήρα γείωσης ref. NB8

Το σετ παραδίδεται σε σάκο μεταφοράς.
Σετ 3 μονωτικών στηριγμάτων στήριξης και σύστημα ασφάλισης με λουκέτο.
Επιτρέπει την επανατροφοδότηση του καλωδίου που έχει αποσυνδεθεί από τον μετασχηματιστή :
* για υποδοχές 250 A - 24 kV ref. PRPC250
* για υποδοχές 400 A - 24 kV ref. PRPC400
Σύστημα lockout-tagout 400 A - 24 kV με 3 μονωτικά καλύμματα και σύστημα ασφάλισης με λουκέτο :
* ref. DCPC400

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc Max) : 12,5 kA/1s

DMTPC250
* Διάταξη βραχυκύκλωσης και γείωσης για υποσταθμούς με διελεύσεις τύπου plug-in 250 A
* Διαστάσεις : 600 x 250 x 200 mm
* Βάρος : 8 kg

PRPC250
* Σετ 3 μονωτικών στηριγμάτων για συνδέσμους υποσταθμού μέσης τάσης 250 A
* Διαστάσεις : 400 x 300 x 100 mm
* Βάρος : 3 kg

DMTPC400
* Διάταξη βραχυκύκλωσης και γείωσης για υποσταθμούς με διελεύσεις τύπου plug-in 400 A
* Διαστάσεις : 600 x 250 x 200 mm
* Βάρος : 10,5 kg

PRPC400
* Σετ 3 μονωτικών στηριγμάτων για συνδέσμους υποσταθμού μέσης τάσης 400 A
* Διαστάσεις : 400 x 300 x 100 mm
* Βάρος : 5 kg

DCPC400
* Σετ 3 διατάξεων lockout-tagout για βύσματα μετασχηματιστή μέσης τάσης 400 A
* Διαστάσεις : 400 x 300 x 100 mm
* Βάρος : 4,5 kg
