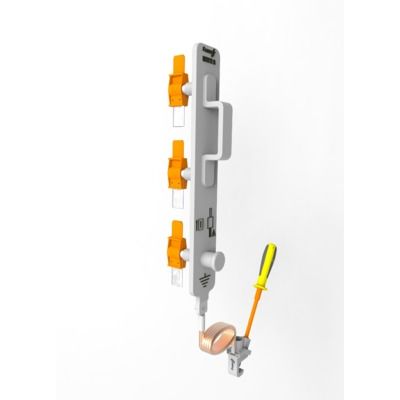

DMTBTTR Διάταξη βραχυκύκλωσης και γείωσης χαμηλής τάσης για πίνακες και ερμάρια

ΠΡΟΤΥΠΟ(Α) :
* DIN EN 61230
* IEC 61230
* CEI 61138
* VDE 0683-100
* VDE 0105-100

ΧΡΗΣΗ :
Φορητή και άκαμπτη διάταξη για βραχυκύκλωση και γείωση ηλεκτρικού πίνακα ή ερμαρίου σε δίκτυο χαμηλής τάσης, σύμφωνα με το πρότυπο IEC/EN 60947-3 και εξοπλισμένη με τρεις ψευδοασφάλειες NH123.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Μέγιστο ρεύμα βραχυκυκλώματος : 16 kA/1s
* Απόσταση ζυγών : 185 mm
* Η διάταξη είναι πλήρως μονωμένη
* Οι τρεις ψευδοασφάλειες συνδέονται μεταξύ τους μέσω άκαμπτης αγώγιμης μεταλλικής πλάκας
* Η διάταξη διαθέτει καλώδιο γείωσης εξοπλισμένο με μονωμένο σφιγκτήρα γείωσης
* Η εύκαμπτη λαβή του σφιγκτήρα επιτρέπει τη σύσφιξη σε ζυγούς πάχους έως 25 mm
* Το μήκος και η διατομή του καλωδίου γείωσης διατίθενται κατόπιν ζήτησης
* Παραδίδεται με θήκη προστασίας και μεταφοράς ref. HOUDMTBTTR

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Αντέχει σε ρεύματα έως 16 kA/1s, ενώ οι παραδοσιακές διατάξεις δεν υποστηρίζουν πάνω από 7 kA/1s
* Εύκολη εγκατάσταση σε 2 μόνο ενέργειες :
* στερέωση του σφιγκτήρα γείωσης

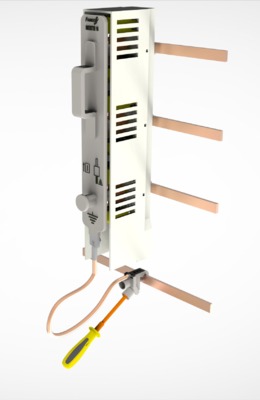

* εισαγωγή της διάταξης στον πίνακα
* Οι παραδοσιακές διατάξεις απαιτούν συνήθως έως 16 ενέργειες
* Ενιαία άκαμπτη και ασφαλής κατασκευή με οπτική ένδειξη ασφάλειας

DMTBTTR16N
* Έκδοση χωρίς καλώδιο γείωσης

DMTBTTR163512
* Έκδοση με καλώδιο γείωσης 35 mm² μήκους 1,2 m

DMTBTTR16xxyy
* Έκδοση με καλώδιο γείωσης ειδικής κατασκευής ως προς διατομή και μήκος
