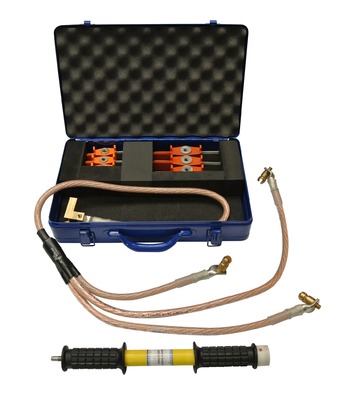

DMTBTT Διάταξη γείωσης και βραχυκύκλωσης χαμηλής τάσης για πίνακες και ερμάρια

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Φορητή διάταξη για γείωση και βραχυκύκλωση ηλεκτρικού πίνακα ή ερμαρίου σε δίκτυο χαμηλής τάσης εξοπλισμένο με ασφάλειες NH00, NH1, NH2, NH3 ή NH4a.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :

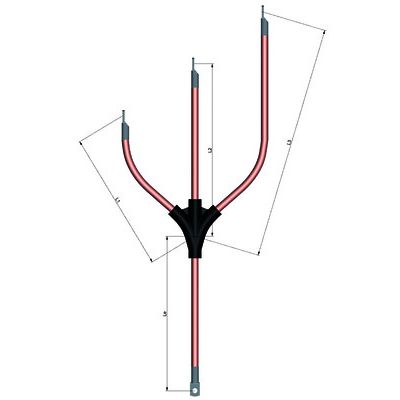

Σετ τριπλής διακλάδωσης με κεντρικό πρεσαριστό σύνδεσμο στεγανοποιημένο με θερμοσυστελλόμενο σωλήνα :
* 3 καλώδια φάσεων L1, L2, L3 :
* διατομή από 16 έως 50 mm²
* μεταβλητό μήκος (βλέπε πίνακα κωδικών ή δυνατότητα ειδικής κατασκευής)
* εξοπλισμένα στα άκρα με κοχλιωτές συνδέσεις
* 1 καλώδιο γείωσης :
* διατομή από 16 έως 50 mm²
* μεταβλητό μήκος
* εξοπλισμένο στα άκρα με ακροδέκτη οπής Ø10 mm
Σημείωση :
Το σετ τριπλής διακλάδωσης κατασκευάζεται συνήθως με υπερ-εύκαμπτο διαφανές καλώδιο σύμφωνα με IEC 61138, αλλά διατίθεται και με καλώδιο HO7RNF κατόπιν ζήτησης.
Εξοπλισμός :
* Ασφάλειες με σπείρωμα M10 : ref. SPH00
* Ασφάλειες με σπείρωμα M10 : ref. SPH123
* Ασφάλειες με σπείρωμα M12 : ref. SPH00TW
* Ασφάλειες με σπείρωμα M12 : ref. SPH123TW
* Μονωμένη λαβή χειρισμού : ref. MIEBTMAY
* Σφιγκτήρας γείωσης : ref. ETEBTMAY
* Θήκη αποθήκευσης : ref. CTEBTMAY (προαιρετική)
Στάνταρ ποσότητα :
* SPH123 : 3 τεμάχια
* SPH00 : 3 τεμάχια

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Νέος σχεδιασμός ασφαλειών
* Οι ασφάλειες διαθέτουν πλέον σύστημα κωδικοποίησης που καθιστά αδύνατη τη λανθασμένη τοποθέτησή τους

DMTBTT01
* Διατομή καλωδίων : 25 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 5,5 kA/1s
* Μήκος καλωδίου L1 : 370 mm
* Μήκος καλωδίου L2 : 460 mm
* Μήκος καλωδίου L3 : 550 mm
* Μήκος καλωδίου γείωσης Le : 400 mm
* Υλικό καλωδίου : Υπερ-εύκαμπτο PVC

DMTBTT1601
* Διατομή καλωδίων : 16 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 3,5 kA/1s
* Μήκος L1 : 300 mm
* Μήκος L2 : 500 mm
* Μήκος L3 : 700 mm
* Μήκος Le : 800 mm
* Υλικό καλωδίου : Υπερ-εύκαμπτο PVC

DMTBTT2501
* Διατομή καλωδίων : 25 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 5,5 kA/1s
* Μήκος L1 : 300 mm
* Μήκος L2 : 500 mm
* Μήκος L3 : 700 mm
* Μήκος Le : 800 mm
* Υλικό καλωδίου : Υπερ-εύκαμπτο PVC

DMTBTT3501
* Διατομή καλωδίων : 35 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 7 kA/1s
* Μήκος L1 : 300 mm
* Μήκος L2 : 500 mm
* Μήκος L3 : 700 mm
* Μήκος Le : 800 mm
* Υλικό καλωδίου : Υπερ-εύκαμπτο PVC

DMTBTT5001
* Διατομή καλωδίων : 50 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 9 kA/1s
* Μήκος L1 : 300 mm
* Μήκος L2 : 500 mm
* Μήκος L3 : 700 mm
* Μήκος Le : 800 mm
* Υλικό καλωδίου : Υπερ-εύκαμπτο PVC

DMTBTT16xx
* Διατομή καλωδίων : 16 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 3,5 kA/1s
* Μήκη καλωδίων : Κατά παραγγελία
* Υλικό καλωδίου : PVC ή σιλικόνη κατ’ επιλογή

DMTBTT25xx
* Διατομή καλωδίων : 25 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 5,5 kA/1s
* Μήκη καλωδίων : Κατά παραγγελία
* Υλικό καλωδίου : PVC ή σιλικόνη κατ’ επιλογή

DMTBTT35xx
* Διατομή καλωδίων : 35 mm²
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 7 kA/1s
* Μήκη καλωδίων : Κατά παραγγελία
* Υλικό καλωδίου : PVC ή σιλικόνη κατ’ επιλογή DMTBTT50xx * Διατομή καλωδίων : 50 mm² * Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 9 kA/1s * Μήκη καλωδίων : Κατά παραγγελία * Υλικό καλωδίου : PVC ή σιλικόνη κατ’ επιλογή
