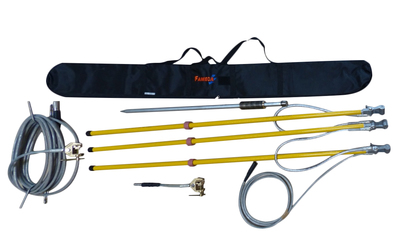

DMTABT324FI Εξοπλισμός γείωσης και βραχυκύκλωσης για εναέριες γραμμές

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Η διάταξη γείωσης και βραχυκύκλωσης DMTABT324FI έχει σχεδιαστεί για γυμνές εναέριες γραμμές μέσης τάσης με 3 αγωγούς.
Υπάρχει δυνατότητα εγκατάστασης του σφιγκτήρα γείωσης είτε πάνω στο καλώδιο γείωσης είτε πάνω στη ράβδο γείωσης.
Οι σφιγκτήρες BT324 της διάταξης είναι ελατηριωτοί σφιγκτήρες που επιτρέπουν την αυτόματη σύσφιξη πάνω στον αγωγό.
Κάθε σφιγκτήρας είναι στερεωμένος σε μονωτικό κοντάρι κατασκευασμένο από σωλήνες με πυρήνα αφρού σύμφωνα με IEC 60855-1.
Το σετ μπορεί να εγκατασταθεί και να αφαιρεθεί από τον πυλώνα.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Ελατηριωτοί σφιγκτήρες για διαμέτρους αγωγών από 3 έως 32 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 6,7 kA/1s
Η διάταξη περιλαμβάνει :
* 3 σφιγκτήρες BT324 συνδεδεμένους με :
* 2 καλώδια βραχυκύκλωσης αλουμινίου με μόνωση σιλικόνης, διατομής 50 mm² και μήκους 1,5 m
* 1 καλώδιο γείωσης αλουμινίου με μόνωση σιλικόνης, διατομής 35 mm² και μήκους 4 m
* εξοπλισμένα με σύνδεσμο DF16
* 3 μονωτικά κοντάρια IEC 60855-1 διαμέτρου Ø26 mm και μήκους 1,6 m, πάνω στα οποία είναι στερεωμένοι οι σφιγκτήρες
* 1 σφιγκτήρα γείωσης NB8 και σύνδεσμο DM16
* 1 σφιγκτήρα γείωσης NB8 για εξαγωνική ή κυλινδρική ράβδο γείωσης με καλώδιο γείωσης αλουμινίου με μόνωση σιλικόνης :
* διατομή 35 mm²
* μήκος 12 m
* εξοπλισμένο με σύνδεσμο DM16
* 1 εξαγωνική ράβδο γείωσης ref. 701M μήκους 1 m
* 1 σφυρί M135NER 1250G

Το σετ παραδίδεται σε :
* 1 σάκο HMALT που περιέχει τα καλώδια και το σφυρί
* 1 σάκο H2P180H που περιέχει τα κοντάρια και τη ράβδο γείωσης

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Διάταξη κατασκευασμένη εξ ολοκλήρου από αλουμίνιο
