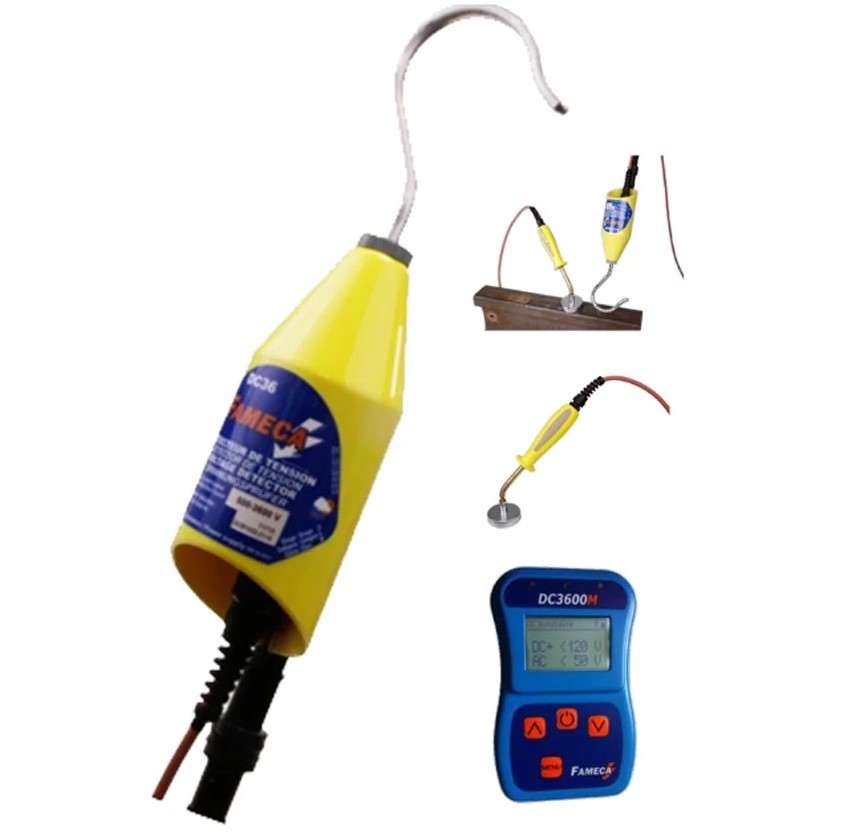

DC36 Διπολικοί ανιχνευτές συνεχούς τάσης DC για εύρος 500 έως 3.600 V DC

DC36 – DC3600 – DC3600BPM
ΔΙΠΟΛΙΚΟΙ ΑΝΙΧΝΕΥΤΕΣ ΤΑΣΗΣ ΣΥΝΕΧΟΥΣ ΡΕΥΜΑΤΟΣ (DC)
ΣΧΕΔΙΑΣΜΕΝΟΙ ΣΥΜΦΩΝΑ ΜΕ IEC 61243-2

* Γρήγορη εφαρμογή επαφής γείωσης (π.χ. σε σιδηροτροχιά) χάρη στη μαγνητική λαβή
* Εύκαμπτο άκρο AFLEX που προστατεύει τον ανιχνευτή κατά τους χειρισμούς έκτακτης ανάγκης
* Ελαφρύς ανιχνευτής για καλύτερο χειρισμό
* Προστασία από προσωρινές υπερτάσεις έως 36 kV AC
* Ένδειξη εκφόρτισης
* Προέκταση ηλεκτροδίου διαθέσιμη κατόπιν ζήτησης (ANTDC400)

ΧΡΗΣΗ :
Οι συσκευές αυτές επιτρέπουν την εκτέλεση της διαδικασίας επαλήθευσης απουσίας τάσης σε εγκαταστάσεις εναέριων γραμμών συνεχούς ρεύματος
(κυρίως ηλεκτρική έλξη : τραμ, μετρό, σιδηρόδρομος).
Τα μοντέλα DC3600BP και DC3600BPM παρέχουν επίσης :
* ένδειξη παρουσίας τάσης από υπολειμματικά ηλεκτρικά φορτία (DC)
* ένδειξη παρουσίας εναλλασσόμενης τάσης AC (επαγόμενης ή πραγματικής)

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Διπλή ένδειξη παρουσίας τάσης :
* οπτική
* και/ή ηχητική
* Το ρεύμα που διέρχεται από το καλώδιο του ανιχνευτή παραμένει πάντα κάτω από το τυποποιημένο επικίνδυνο όριο των 3,5 mA
* Σχεδίαση ανθεκτική σε προσωρινές υπερτάσεις έως 36 kV
* Τροφοδοσία : αλκαλική μπαταρία 9 V – CEI / IEC 6LR61
(για τα μοντέλα DC3600BP και DC3600BPM)

ΕΝΔΕΙΞΕΙΣ :
* Παρουσία πραγματικής τάσης :
* κόκκινη οπτική και ηχητική ένδειξη
* Παρουσία υπολειμματικής τάσης (τάση φόρτισης DC) :
* πορτοκαλί οπτική και ηχητική ένδειξη
* Παρουσία πραγματικής ή επαγόμενης τάσης AC :
* μπλε οπτική ένδειξη
* Απουσία τάσης :
* πράσινη οπτική ένδειξη
* Ενσωματωμένη διάταξη αυτοελέγχου για έλεγχο σωστής λειτουργίας πριν και μετά τη χρήση

DC36
Απλός ανιχνευτής συνεχούς τάσης DC

DC36HR
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX R
* Συσκευασία : Τσάντα

DC36HU
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX U
* Συσκευασία : Τσάντα

DC36HPV
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX APV
* Συσκευασία : Τσάντα

DC36HB
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX B
* Συσκευασία : Τσάντα

DC3600BP
Ανίχνευση συνεχούς τάσης + ένδειξη παρουσίας υπολειμματικής τάσης κατά την εκφόρτιση + ένδειξη παρουσίας πραγματικής ή επαγόμενης εναλλασσόμενης τάσης

DC36BPHR
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX R
* Συσκευασία : Τσάντα

DC36BPHU
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX U
* Συσκευασία : Τσάντα

DC36BPHPV
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX APV
* Συσκευασία : Τσάντα

DC36BPHB
* Περιοχή τάσης : 500 – 3600 V DC
* Άκρο : AFLEX B
* Συσκευασία : Τσάντα

DC3600BPM
Ανίχνευση συνεχούς τάσης + ένδειξη παρουσίας υπολειμματικής τάσης + ένδειξη παρουσίας πραγματικής ή επαγόμενης τάσης AC + απομακρυσμένη μονάδα ένδειξης

DC36BPMR
* Περιοχή τάσης : 500 – 3600 V DC
* Ένδειξη τάσης στην απομακρυσμένη μονάδα από : 50 V AC και 120 V DC
* Άκρο : AFLEX R
* Συσκευασία : Ανθεκτική και αδιάβροχη βαλίτσα

DC36BPMU
* Περιοχή τάσης : 500 – 3600 V DC
* Ένδειξη τάσης στην απομακρυσμένη μονάδα από : 50 V AC και 120 V DC
* Άκρο : AFLEX U
* Συσκευασία : Ανθεκτική και αδιάβροχη βαλίτσα

DC36BPMPV
* Περιοχή τάσης : 500 – 3600 V DC
* Ένδειξη τάσης στην απομακρυσμένη μονάδα από : 50 V AC και 120 V DC
* Άκρο : AFLEX APV
* Συσκευασία : Ανθεκτική και αδιάβροχη βαλίτσα

DC36BPMB
* Περιοχή τάσης : 500 – 3600 V DC
* Ένδειξη τάσης στην απομακρυσμένη μονάδα από : 50 V AC και 120 V DC
* Άκρο : AFLEX B
* Συσκευασία : Ανθεκτική και αδιάβροχη βαλίτσα
