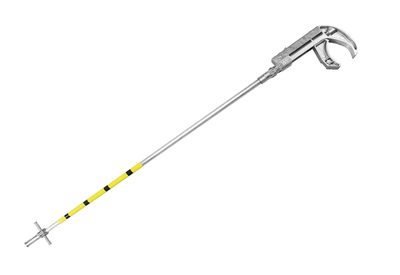

CHC31 Ενδιάμεσο μονωτικό κοντάρι γείωσης για συνδέσεις σε μεγάλο ύψος, μέγιστο Isc 31,5 kA/1s

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Τα ενδιάμεσα κοντάρια γείωσης για συνδέσεις σε μεγάλο ύψος χρησιμοποιούνται για τη μείωση της καταπόνησης του χειριστή, μεταφέροντας το σημείο γείωσης 3 ή 4 μέτρα χαμηλότερα, διευκολύνοντας έτσι τις ακόλουθες εργασίες :
* Έλεγχο απουσίας ονομαστικής τάσης
* Τοποθέτηση και σύσφιξη του αγώγιμου κονταριού αλουμινίου στον αγωγό με χρήση μονωτικού κονταριού
* Απελευθέρωση του κονταριού χειρισμού
* Τοποθέτηση της εύκαμπτης διάταξης γείωσης μεταξύ του σημείου γείωσης και της μπάρας γείωσης
* Επανάληψη της διαδικασίας για κάθε φάση
* Εκτέλεση της ίδιας διαδικασίας με αντίστροφη σειρά για την αφαίρεση
Το αγώγιμο κοντάρι CHC31 πρέπει να εγκαθίσταται χρησιμοποιώντας :
* είτε ειδικό μονωτικό κοντάρι τύπου CHI31
* είτε μονωτικό κοντάρι τύπου RTTE εξοπλισμένο με εξάρτημα άκρου ERTTECH
Τα κοντάρια αυτά είναι κατασκευασμένα από σωλήνες αφρώδους υλικού τύπου IEC 60855, χρώματος πορτοκαλί.
Συνιστάται ιδιαίτερα ο τακτικός έλεγχός τους.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Σωλήνας αλουμινίου Ø31/35, διατομής 207 mm²
* Εξοπλισμένος στο άνω μέρος με ειδικό σφιγκτήρα επαφής από ελαφρύ κράμα με ελαστικό σύστημα σύσφιξης αγωγού
Εύρη σύσφιξης :
* Ø10 έως 60 mm
* Ø20 έως 120 mm
* Ø70 έως 120 mm
* Ø120 έως 220 mm
(ανάλογα με τον τύπο κεφαλής)
* Η ηλεκτρική επαφή μεταξύ του σφιγκτήρα γραμμής και του αγώγιμου κονταριού πραγματοποιείται :
* απευθείας μεταξύ σφιγκτήρα και σωλήνα αλουμινίου
* καθώς και μέσω 2 εύκαμπτων χάλκινων πλεξούδων επικασσιτερωμένων
* Ο σφιγκτήρας συσφίγγεται πάνω στον αγωγό μέσω του κάτω μονωμένου τμήματος, με το αρσενικό εξάρτημα να εμπλέκεται στο θηλυκό εξάρτημα
* Το κάτω μέρος του σωλήνα Ø35 διαθέτει δύο ακροδέκτες γείωσης αλουμινίου Ø30, κατάλληλους για σύνδεση σφιγκτήρων γείωσης τύπου S540, S1560 κ.λπ.

CHC3130060
* Ικανότητα σύσφιξης : Ø10 - 60 mm
* Μήκος : 3 m
* Βάρος : 5,6 kg
* Κάλυμμα : H2P330RTE

CHC31300120
* Ικανότητα σύσφιξης : Ø70 - 120 mm
* Μήκος : 3 m
* Βάρος : 5,8 kg
* Κάλυμμα : H2P330RTE

CHC31300220
* Ικανότητα σύσφιξης : Ø120 - 220 mm
* Μήκος : 3 m
* Βάρος : 10,8 kg
* Κάλυμμα : H2P330RTE

CHC3140060
* Ικανότητα σύσφιξης : Ø10 - 60 mm
* Μήκος : 4 m
* Βάρος : 6,2 kg
* Κάλυμμα : H2P450RTE

CHC31400120
* Ικανότητα σύσφιξης : Ø70 - 120 mm
* Μήκος : 4 m
* Βάρος : 6,4 kg
* Κάλυμμα : H2P450RTE

CHC31400220
* Ικανότητα σύσφιξης : Ø120 - 220 mm
* Μήκος : 4 m
* Βάρος : 11 kg
* Κάλυμμα : H2P450RTE

CHC3120020120
* Ικανότητα σύσφιξης : Ø20 - 120 mm
* Μήκος : 2 m
* Βάρος : 5,2 kg
* Κάλυμμα : H2P330RTE

CHC3130020120
* Ικανότητα σύσφιξης : Ø20 - 120 mm
* Μήκος : 3 m
* Βάρος : 6 kg
* Κάλυμμα : H2P330RTE

CHC3140020120
* Ικανότητα σύσφιξης : Ø20 - 120 mm
* Μήκος : 4 m
* Βάρος : 6,8 kg
* Κάλυμμα : H2P450RTE

CHC3120060
* Ικανότητα σύσφιξης : Ø10 - 60 mm
* Μήκος : 2 m
* Βάρος : 5 kg
* Κάλυμμα : H2P330RTE

CHC31200120
* Ικανότητα σύσφιξης : Ø70 - 120 mm
* Μήκος : 2 m
* Βάρος : 5,2 kg
* Κάλυμμα : H2P330RTE

CHC31500120
