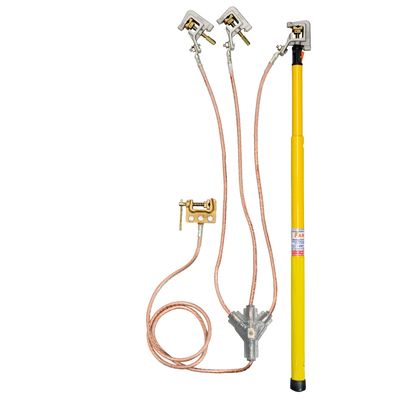

PIMT Σύστημα γείωσης και βραχυκύκλωσης για υποσταθμούς μέσης τάσης

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
Τυπική σύνθεση :
* Σετ 3 ίδιων σφιγκτήρων με εξάρτημα άκρου τύπου AP (άλλα εξαρτήματα άκρου διαθέσιμα κατόπιν ζήτησης) :
* MT535
* MT525
* MT516
* MT416
* Σετ ΤΡΙΠΛΗΣ ΔΙΑΚΛΑΔΩΣΗΣ (TRIFURCATION) :
σύνολο υπερ-εύκαμπτων χάλκινων καλωδίων βραχυκύκλωσης με μόνωση, εξοπλισμένων με στεγανοποιημένους ακροδέκτες καλωδίων και συνδεδεμένων μέσω μπλοκ διακλάδωσης
* Μήκος καλωδίων βραχυκύκλωσης : 0,8 m
* Μήκος καλωδίου γείωσης : 2 m
* Σφιγκτήρας γείωσης : NB8
* Τηλεσκοπικό μονωτικό κοντάρι : TR245APV
* Μεταλλική θήκη : CM535
Διατίθενται και άλλες συνθέσεις κατόπιν ζήτησης.

ΥΠΟΜΝΗΜΑ ΠΙΝΑΚΑ :
TRIFURCATION :
Διατίθενται και άλλα μήκη και διατομές καλωδίων κατόπιν ζήτησης.
Άλλα εξαρτήματα άκρου σφιγκτήρων διαθέσιμα κατόπιν ζήτησης.

PIMT710
* Σύνθεση σφιγκτήρων : 3xMT535
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων βραχυκύκλωσης και γείωσης : 50 mm²

PIMT16
* Σύνθεση σφιγκτήρων : 3xMT516 + 3xMT416 + 3xMT525
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²

PIMT46
* Σύνθεση σφιγκτήρων : 3xMT516
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²

PIMT56
* Σύνθεση σφιγκτήρων : 3xMT416
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²

PIMT66
* Σύνθεση σφιγκτήρων : 3xMT525
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²

PIMT76
* Σύνθεση σφιγκτήρων : 3xMT535
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²

PIMT110
* Σύνθεση σφιγκτήρων : 3xMT516 + 3xMT416 + 3xMT525
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων : 50 mm²

PIMT410
* Σύνθεση σφιγκτήρων : 3xMT516
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων : 50 mm²

PIMT510
* Σύνθεση σφιγκτήρων : 3xMT416
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων : 50 mm²

PIMT610
* Σύνθεση σφιγκτήρων : 3xMT525
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων : 50 mm²

PIMT49
* Σύνθεση σφιγκτήρων : 3xMT525
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 14,5 kA/1s
* Διατομή καλωδίων :
* βραχυκύκλωσης : 70 mm²
* γείωσης : 35 mm²

PIMT48
* Σύνθεση σφιγκτήρων : 3xMT535
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων : 35 mm²
* Μήκος καλωδίων :
* βραχυκύκλωσης : 2 m
* γείωσης : 5 m

PIMTxxx
* Σύνθεση σφιγκτήρων : Κατ’ επιλογή
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : Ανάλογα με τη σύνθεση
* Διατομή καλωδίων βραχυκύκλωσης και γείωσης : Κατ’ επιλογή
