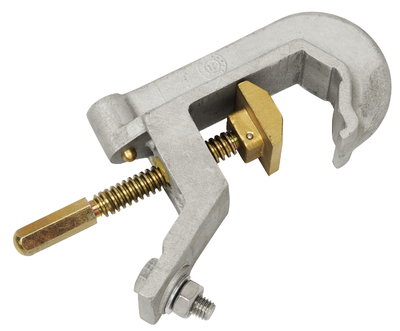

Σφιγκτήρες αγωγών για σύστημα γείωσης και βραχυκύκλωσης PIMT

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Ο σφιγκτήρας MT525 διαθέτει αρθρωτή κατασκευή, επιτρέποντας την εγκατάσταση σε κυλινδρικούς αγωγούς σε όλες τις διαμορφώσεις έως 90°
* Οι σφιγκτήρες MT535 και MT516 είναι κατάλληλοι για μικτή χρήση σε επίπεδους και κυλινδρικούς αγωγούς
* Ο σφιγκτήρας MT416 προορίζεται για επίπεδους ζυγούς
* Περιλαμβάνονται ανοξείδωτες βίδες M10

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Ελαφριά και συμπαγής κατασκευή
* Με εξάρτημα άκρου τύπου AP, οι σφιγκτήρες διαθέτουν φρένο αντιπεριστροφής για αποφυγή περιστροφής κατά την εγκατάσταση

ΥΠΟΜΝΗΜΑ ΠΙΝΑΚΑ :
Διατίθενται επίσης στη στάνταρ έκδοση με τα εξής εξαρτήματα άκρου :
* M (λαβή)
* CR (δακτύλιος για κοντάρι με άγκιστρο)
μόνο για τον σφιγκτήρα MT535.
Διατίθενται και άλλα εξαρτήματα άκρου κατόπιν ζήτησης.

MT516AP
* Τύπος σφιγκτήρα : MT516
* Εξάρτημα άκρου : AP
* Ικανότητα σε κυλινδρικούς αγωγούς : Ø8 - 19 mm
* Ικανότητα σε επίπεδους αγωγούς : 0 - 19 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 20 kA/1s
* Υλικό : Αλουμίνιο

MT416AP
* Τύπος σφιγκτήρα : MT416
* Εξάρτημα άκρου : AP
* Ικανότητα σε κυλινδρικούς αγωγούς : —
* Ικανότητα σε επίπεδους αγωγούς : 40 x 16 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 18 kA/1s
* Υλικό : Αλουμίνιο

MT525AP
* Τύπος σφιγκτήρα : MT525
* Εξάρτημα άκρου : AP
* Ικανότητα σε κυλινδρικούς αγωγούς : Ø5 - 35 mm
* Ικανότητα σε επίπεδους αγωγούς : —
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 14,5 kA/1s
* Υλικό : Χαλκοαλουμίνιο (Cupro-Alu)

MT535AP
* Τύπος σφιγκτήρα : MT535
* Εξάρτημα άκρου : AP
* Ικανότητα σε κυλινδρικούς αγωγούς : Ø5 - 35 mm
* Ικανότητα σε επίπεδους αγωγούς : 16 - 40 mm και 5 - 40 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Υλικό : Αλουμίνιο

MT535B
* Τύπος σφιγκτήρα : MT535
* Εξάρτημα άκρου : B
* Ικανότητα σε κυλινδρικούς αγωγούς : Ø5 - 35 mm
* Ικανότητα σε επίπεδους αγωγούς : 16 - 40 mm και 5 - 40 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 31,5 kA/1s
* Υλικό : Αλουμίνιο

MT525B
* Τύπος σφιγκτήρα : MT525
* Εξάρτημα άκρου : B
* Ικανότητα σε κυλινδρικούς αγωγούς : Ø5 - 35 mm
* Ικανότητα σε επίπεδους αγωγούς : —
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 14,5 kA/1s
* Υλικό : Χαλκοαλουμίνιο (Cupro-Alu)
