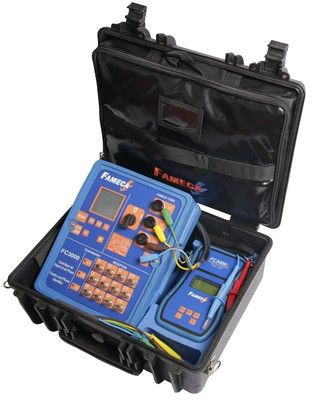

FC3000X Συσκευή αναγνώρισης ενεργών γραμμών τροφοδοσίας και καλωδίων χαμηλής τάσης (LV) για 6 έως 12 παροχές

ΧΡΗΣΗ :
Εύκολη στη χρήση, αυτή η συσκευή επιτρέπει σε έναν τεχνικό που εργάζεται μόνος να αναγνωρίζει και να ελέγχει γρήγορα τον υποσταθμό, τις γραμμές τροφοδοσίας (από 6 έως 12 feeders) και τη φάση που τροφοδοτεί κάθε παροχή πελάτη, μέσα σε λίγα δευτερόλεπτα!
Εφαρμογές :
* Έλεγχος της διάταξης του δικτύου μέσα σε δευτερόλεπτα, διατηρώντας ταυτόχρονα την τροφοδοσία υπό τάση – ενημέρωση χαρτογράφησης καλωδίων
* Υποβοήθηση εξισορρόπησης φορτίων στις φάσεις του δικτύου χαμηλής τάσης
* Δυνατότητα εντοπισμού του υποσταθμού διανομής χαμηλής τάσης ενός συνδρομητή μέσω διαφορετικού ηχητικού τόνου ανάλογα με το επίπεδο τάσης :
* διακεκομμένος τόνος έως 230V
* συνεχής τόνος άνω των 400V

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
Κεντρική Μονάδα (CU) :
* Ονομαστική τάση :
* Σε δίκτυα αστέρα με ουδέτερο :
115-230 V AC φάση-ουδέτερος
(200-400 V AC φάση-φάση)
* Σε δίκτυα αστέρα ή τριγώνου χωρίς ουδέτερο :
115-230 V AC φάση-φάση
* Ονομαστική τάση λειτουργίας : 440 V AC
* Συχνότητα : 50 Hz ή 60 Hz
* Προστασία εισόδου (ασφάλειες στη μονάδα και στα καλώδια)
* Συνδέσεις αισθητήρων : 12
* Αισθητήρες : 6, 9 ή 12 κατόπιν ζήτησης
* Αριθμός κωδικών αναγνώρισης CU (αριθμός μονάδων που μπορούν να λειτουργούν στην ίδια περιοχή) : έως 8
* Βαθμός προστασίας : IP54
* Θερμοκρασία λειτουργίας : από -10°C έως +55°C
* Συνολικές διαστάσεις : 330 x 260 x 100 mm
* Βάρος : 4,5 kg
* Μηχανική προστασία : Ελαστικό προστατευτικό περίβλημα
Μονάδα Γραμμής (LU) :
* Τροφοδοσία : 4 x μπαταρίες AA 1,5 V
* Ονομαστική τάση : 115-230 V AC φάση-ουδέτερος
Μέτρηση και ένδειξη τάσης :
* Ονομαστική τάση λειτουργίας : 440 V AC
* Συχνότητα : 50 Hz ή 60 Hz
* Προστασία εισόδου (ασφάλειες στη μονάδα και στα καλώδια)
* Βαθμός προστασίας : IP54
* Θερμοκρασία λειτουργίας : από -10°C έως +55°C
* Συνολικές διαστάσεις : 240 x 130 x 66 mm
* Βάρος : 1,3 kg
* Μηχανική προστασία : Ελαστικό προστατευτικό περίβλημα
Συσκευασία :
Αδιάβροχη βαρέως τύπου θήκη μεταφοράς
* Διαστάσεις : 474 x 415 x 214 mm
* Βάρος : 9,5 kg

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Όλοι οι ακροδέκτες και οι συνδέσεις προστατεύονται με ασφάλειες HPC
* Αποσπώμενη συμπαγής Κεντρική Μονάδα, κατάλληλη για τοποθέτηση σε pillar boxes ή σε υποσταθμούς μετασχηματιστών τύπου pad-mounted
* Συμβατό με Smart Meters και επικοινωνία CPL των Smart Grids
* Παρέχει σε έναν μόνο χειριστή όλες τις παραμέτρους κάθε παροχής πελάτη (φάση, κύκλωμα, πηγή)

ΥΠΟΜΝΗΜΑ ΠΙΝΑΚΑ :
* Αναβάθμιση από 6 feeders σε 9 feeders με 3 πηνία : ref. J3BFC3KR6A9
* Αναβάθμιση από 9 feeders σε 12 feeders με 3 πηνία : ref. J3BFC3KR6A9
* Για καλώδια σε άλλα χρώματα, επικοινωνήστε με τον διανομέα σας.
