EY322NG Εξοπλισμός γείωσης και βραχυκύκλωσης για εναέριες γραμμές

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Η διάταξη γείωσης και βραχυκύκλωσης EY322NG έχει σχεδιαστεί για γυμνές εναέριες γραμμές μέσης τάσης με 3 αγωγούς.
Η εγκατάσταση μπορεί να πραγματοποιηθεί είτε από τον πυλώνα είτε από το έδαφος.

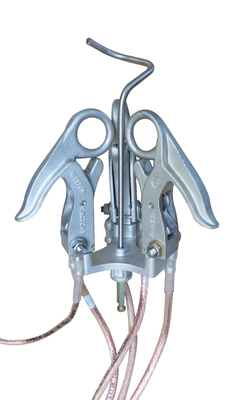

Οι σφιγκτήρες MT330N της διάταξης είναι ελατηριωτοί σφιγκτήρες με σύστημα προόπλισης, το οποίο επιτρέπει την αυτόματη σύσφιξη πάνω στον αγωγό.
Κατασκευάζονται από σώμα και κινητή σιαγόνα από κράμα αλουμινίου.
Η πλάκα PEY3AP από αλουμίνιο μπορεί να υποστηρίξει τους 3 σφιγκτήρες MT330N. Είναι εξοπλισμένη με εξάρτημα τύπου APV για στερέωση σε μονωτικό κοντάρι και με άγκιστρο για την αφαίρεση των σφιγκτήρων.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
* Ελατηριωτοί σφιγκτήρες για εναέριες γραμμές με διαμέτρους αγωγών από 3 έως 32 mm
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) :
* 8 kA/1s
* ή 13 kA/1s ανάλογα με το μοντέλο

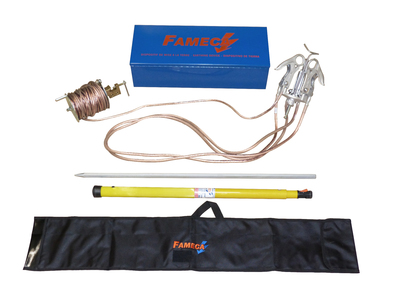

Η διάταξη περιλαμβάνει :
* 3 σφιγκτήρες MT330N συνδεδεμένους με 2 καλώδια βραχυκύκλωσης
* 2 χάλκινα καλώδια βραχυκύκλωσης :
* διατομή 35 mm² ή 50 mm²
* μήκος 2,25 m ή 2,75 m
* 1 καρούλι για καλώδιο γείωσης (T7021616) εξοπλισμένο με :
* σφιγκτήρα γείωσης για ράβδο γείωσης
* χάλκινο καλώδιο γείωσης διατομής 16 mm² και μήκους 16 m
* 1 πλάκα PEY3AP για 3 σφιγκτήρες, εξοπλισμένη με εξάρτημα APV και άγκιστρο
* 1 εξαγωνική ράβδο γείωσης ref. 701 μήκους 1 m
* 1 μονωτικό κοντάρι TR276APV
Το σετ παραδίδεται σε :
* 1 μεταλλική θήκη TD386
* 1 αδιάβροχη υφασμάτινη θήκη HTR11100 που περιέχει το κοντάρι και τη ράβδο γείωσης

ΠΛΕΟΝΕΚΤΗΜΑΤΑ :
* Μικρό βάρος
* Γρήγορη και εύκολη χρήση
* Μεγάλη ικανότητα σύσφιξης : Ø3 έως 32 mm

EY3221NG
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων βραχυκύκλωσης : 35 mm²
* Μήκος καλωδίων βραχυκύκλωσης : 2,25 m
* Βάρος : 15 kg

EY3222NG
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Διατομή καλωδίων βραχυκύκλωσης : 35 mm²
* Μήκος καλωδίων βραχυκύκλωσης : 2,75 m
* Βάρος : 15 kg

EY3222NG13
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 13 kA/1s
* Διατομή καλωδίων βραχυκύκλωσης : 50 mm²
* Μήκος καλωδίων βραχυκύκλωσης : 2,75 m
* Βάρος : 18 kg

EY322NG18
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 18 kA/1s
* Διατομή καλωδίων βραχυκύκλωσης : 70 mm²
* Μήκος καλωδίων βραχυκύκλωσης : 2,75 m
* Βάρος : 20,5 kg
