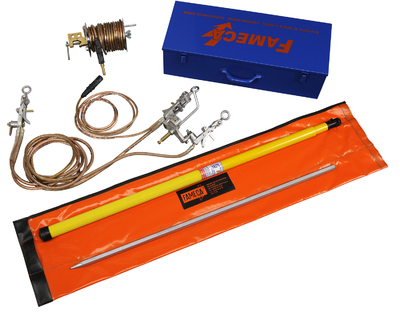

EY322 Σύστημα γείωσης και βραχυκύκλωσης με ελατηριωτούς σφιγκτήρες αγωγών γραμμής

ΠΡΟΤΥΠΟ(Α) : IEC 61230

ΧΡΗΣΗ :
Για κυλινδρικούς αγωγούς σε γυμνές εναέριες γραμμές μέσης τάσης.
Η εγκατάσταση πραγματοποιείται από τον πυλώνα.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ :
Ο βασικός εξοπλισμός περιλαμβάνει :
* 3 σφιγκτήρες γραμμής MT330 (8 kA/1s) συνδεδεμένους μέσω του καλωδίου βραχυκύκλωσης
* 2 καλώδια βραχυκύκλωσης :
* διατομή 35 mm²
* μήκος 2,25 m ή 2,75 m
* 1 καρούλι T7021616 με :
* καλώδιο γείωσης 16 mm² μήκους 16 m
* ενσωματωμένο σφιγκτήρα γείωσης
* 1 πλάκα στήριξης σφιγκτήρων MT3
* 1 ράβδο γείωσης ref. 701 μήκους 1 m
* 1 τηλεσκοπικό κοντάρι μήκους 2 m τύπου TR276APV
Θήκες :
* 1 μεταλλική θήκη
* 1 αδιάβροχη υφασμάτινη θήκη για το μονωτικό κοντάρι και τη ράβδο γείωσης

EY3221NFC
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Καλώδια σύνδεσης : 35 mm²
* Για αγωγούς : Ø3 - 20 mm
* Μήκος καλωδίων βραχυκύκλωσης : 2,25 m
* Βάρος : 15 kg

EY3222NFC
* Μέγιστο ρεύμα βραχυκυκλώματος (Isc) : 8 kA/1s
* Καλώδια σύνδεσης : 35 mm²
* Για αγωγούς : Ø3 - 20 mm
* Μήκος καλωδίων βραχυκύκλωσης : 2,75 m
* Βάρος : 15,4 kg
